氫化反應器裝置設計有氣體進料單元、液態進料單元、反應器單元和采集單元。
生料氣與生料液按一定比例混合預熱后進入固定床反應器，生料氣與生料氣同質流量控制器計量，生料液由計量泵計量，反應器采用三段式電加熱爐加熱，反應產物從反應器中出來后先進行氣液分離，液態物料進入液態儲罐，尾氣經過濾排空或接入在線分析器。加氫釜是在實驗室中進行實驗時使用的一種反應釜，適用于對加入惰性氣體、壓力、電導率和氧化還原電勢同時測定溫度和化學和化學反應的精密化學合成反應實驗。
該裝置是一種集反應器，反應條件控制系統，原料進給，產品輸出系統于一體的生產和試驗設備。
氫化反應器的控溫，是通過氫化反應器夾套內導熱油的溫度變化對其進行控制，系統中導熱介質越多，有效功率在反應器內使用越少，控溫速度越慢。
加氫反應釜裝置整個系統的液體循環是封閉的，系統內有一個膨脹容器，膨脹容器和液體循環是絕熱的，不參與液體循環，只有一個機械連接，加氫反應釜介質在高溫或低溫的情況下，不論液體循環的溫度是否低于60度。
整個液體循環為密閉系統，在低溫條件下不會吸收水汽，在加氫反應釜高溫條件下不會產生油霧，導熱油的工作溫度范圍很廣；同一臺機器，同一導熱介質可達到-100度至200度的溫度控制，在整個循環系統中不使用任何機械和電氣閥門。
加氫反應釜使用注意事項:
安裝時，檢查連接件及傳動部分是否牢固可靠，應保證無氣泡、漏油、漏油等現象。
二、加氫反應釜應安裝在堅固的平面工作臺上，工作臺高度應根據使用情況決定，設備應留出一定的空間用于表上或其他地方，因此，安裝和維護也很重要。
安裝要求：傳輸軸水平垂直于地面，不垂直(傾斜)設備總高度不超過1/1000。
加氫釜應用于催化、高溫高壓合成、動力學測試，具有耐數顯微、耐腐蝕、生產能力強等優點，應用于醫藥、飲料、化工、顏料、樹脂、科研等行業。

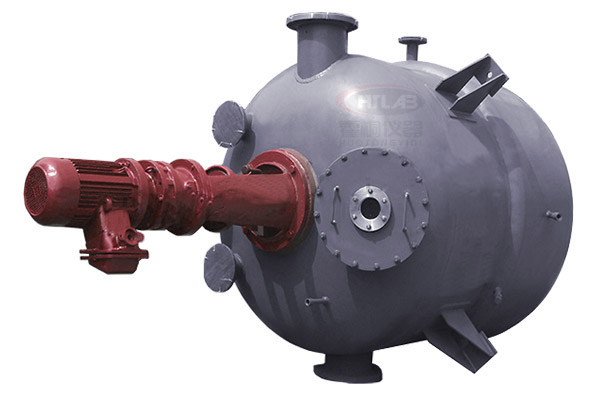

加氫釜由釜體、釜蓋、套筒、攪拌器、傳動裝置、軸封和支撐等部分組成。
材料主要有碳錳鋼、不銹鋼、鋯、鎳基(哈氏、蒙乃爾)合金和其他復合材料；按反應釜的制造結構可分為開式平蓋式反應釜、開式對焊式反應釜和封閉式反應釜。
加氫反應釜一般采用錨定式、槳葉式、渦輪推進式或框式等攪拌方式，當攪拌裝置高徑較大時，可采用多層攪拌槳葉，也可根據用戶要求任意選配，
加氫反應釜的密封方式可分為：填料密封、機械密封和磁力密封。采用電加熱方式加熱，冷卻方式為套管冷卻和釜內盤管冷卻。
